| 社団法人日本材料学会技術評価証明品 |
| 国土交通省近畿地方整備局近畿技術事務所開発品 |
| 『地盤改良』評価、衝撃加速度法による簡易支持力測定器 |
| <簡易支持力測定器キャスポル（改良型）MIS-244-0-62【マルイ】の適応工種> |
| 1 擁壁・築堤・鉄塔・橋梁・基礎設計施工管理 |
| 2 路盤・路床・大型フロアー基礎設計施工管理 |
| 3 住宅基礎設計・宅地造成施工管理 |
| 4 建設汚泥リサイクル土の再利用判定 |
| 5 電設・ガス・水道管埋め戻し工事施工管理 |
| 6 コンクリート二次製品基礎設計 |
| 7 運動競技場・ゴルフ場・コース硬さ管理 |
| 8 仮設足場の基礎支持力試験 |
| <簡易支持力測定器キャスポル（改良型）MIS-244-0-62【マルイ】の特長> |
| K30・qc・CBR・c・φ値の測定が可能 |
| 載荷の為の反力がいらない試験器 |
| 小型軽量・操作簡単・省人 |
| デジタル表示とプリンターが装備されている |
| 試験の結果がすぐ判ります |
| 経済的です。短時間で多量のデータが入手可能 |
| 電源は充電式電池です。どこでも測定可能 |
| 個人差がなく、どなたでも同じ測定ができます |
| 斜面での測定も可能 |
| 改良点 |
| プリンターの分離と、充電式単三電池の採用で 表示部が軽量・小型化されました |
| USB端子の接続で、パソコンとの通信が 可能になりました |
| 管理番号の入力が追加され、データ整理が 簡単になりました |
| 外部プリンター印字の日時は、測定日時が 印字されるようになりました |
| <簡易支持力測定器キャスポル（改良型）【マルイ】の測定原理> |
| JISA 1210規格に相当するランマーに特殊な加速度計を組み込んだもので、締固められた路床・路盤に45cmの落下高さから4.5kgの重錘を自由落下させ、その衝撃加速度［インパクト値］の大小をデジタル表示器に即座に表示します。強い地盤の場合はインパクト値が大きく表示され、逆に弱い地盤は小さく表示されます |
| <簡易支持力測定器キャスポル（改良型）MIS-244-0-62【マルイ】の操作手順> |
|
① →② →③ |
| ① |

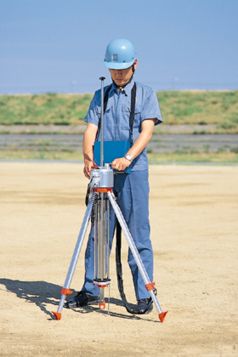

キャスポルの三脚を伸縮して水準器を見て垂直に設置します |
|
キャスポルのランマーを引上げ、ストッパーに固定します |
| ② |

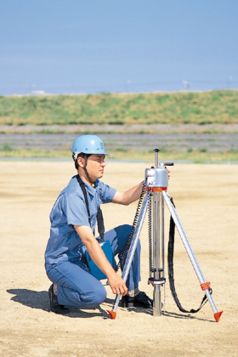

ストッパーをはずしランマーを落下させます |
|
カウンターディスプレイに表示された測定値を読み取り、記憶ボタンを押しそれを記録します |
| ③ |

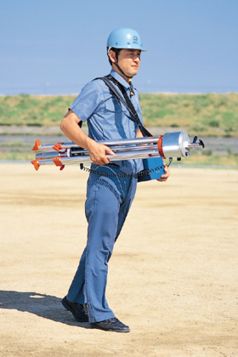

測定器を次の測定に移動します |
|
すべての測定が終了したら、印字ボタンを押し、プリンターに記録します |
|
